DUDN1-12真空断路器概述

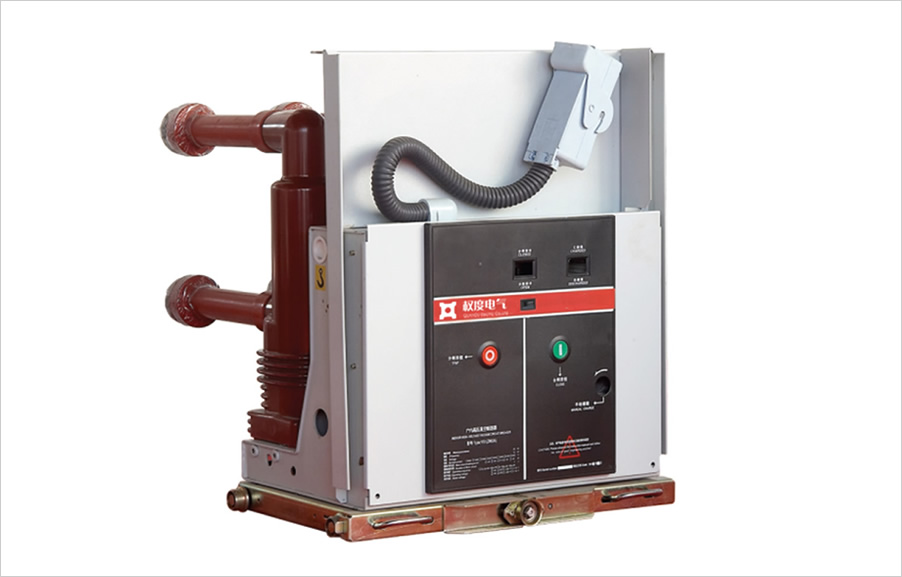

DUDN1-12系列真空断路器系户内高压开关设备，适用于额定电压12kV、频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于频繁操作的场所。DUDN1-12系列户内高压固封式真空断路器采用成熟的APG 工艺，将真空灭弧室及主导电回路直接固封在环氧树脂极柱内而形成固封绝缘方式。DUDN1-12系列户内高压固封式真空断路器具有手车式和固定式两种安装方式的标准设计。手车式的断路器充分考虑了其与当今高压配电市场上主流中置式可移开开关柜配装问题，可匹配宽为650mm、800mm和1000mm等开关柜，并能完全满足五防功能的要求。手车式断路器具有可靠的接地设计，满足开关柜在断路器手车前部或底部两种接地部位设计。

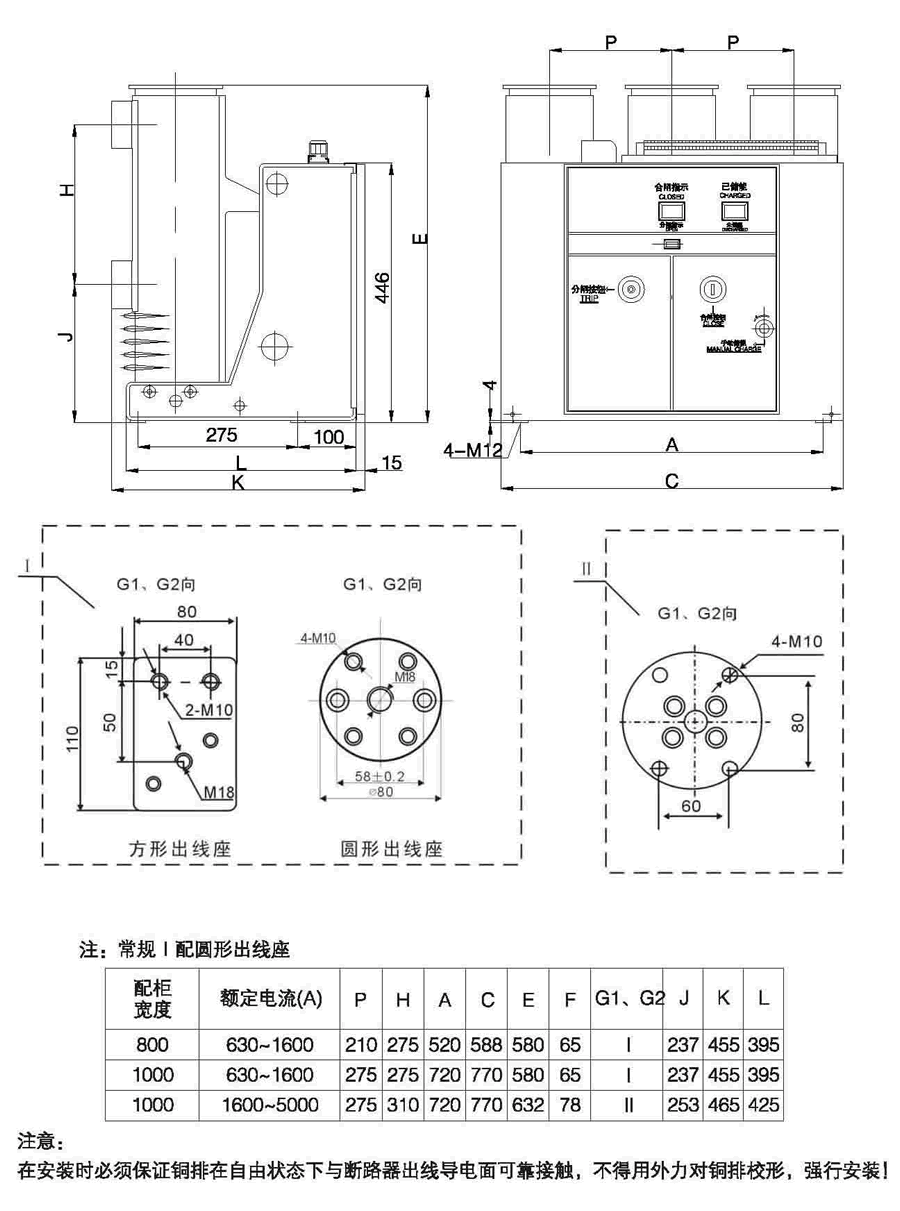

手车式DUDN1-12系列真空断路器尺寸

固定式DUDN1-12系列真空断路器尺寸

DUDN1-12真空断路器主要特点

1、DUDN1-12断路器将灭弧室与弹簧操动机构前后布置成统一整体，这种结构设计，使操动机构的操作性能与灭弧室开合所需性能更为吻合，减少不必要的中间环节，降低了能耗和噪声，使断路器的操作性能大大提高；
2、灭弧室为大爬距陶瓷绝缘外壳，采用铜铬触头、杯状纵磁结构，开断容量大。
3、DUDN1-12断路器的一次导电回路安装在环氧树脂采用APG工艺浇注而成的绝缘筒内，有效防止了外力冲击、污秽环境等外部因素对灭弧室的影响。

DUDN1-12真空断路器结构及工作原理

DUDN1-12断路器总体结构采用操动机构灭弧室前后布置的形式，真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注而成，因而它特别抗爬电。这种结构设计大大地减少粉尘在灭弧室表面聚积。不仅可以防止真空灭弧室受到外部因素的损坏．而且可以确保即使在湿热及严重污秽的环境下，也可对电压效应呈现出高阻态。

DUDN1-12系列真空断路器主要技术参数

DUDN1-12真空断路器操作机构说明

操动机构为平面布置的弹簧操动机构，具有手动储能和电动储能，操动机构置于灭弧室前的机箱内，机箱被四块中间隔板分成五个装配空间，其间分别装有操动机构的储能部分、传动部分、脱扣部分和缓冲部分，断路器将灭弧室与操作机构前后布置组成统一整体，即彩用整体型布置，这种结构设计，可使操作机构的操作性能与灭弧室开合所需性能更为吻台，减少不必要的中间传动环节，降低了能耗和噪声，使断路器的操作性能更为可靠，断路器既可装入手车式开关柜．也可装入固定式开关柜。

DUDN1-12真空断路器储能操作

由固定在框架上的储能电机16进行，或者将储能手柄插入手动储能孔中逆时针摇动进行。电动储能时由电机输出轴15 带动链轮传动系统（14 、23 、18 ) ，手动储能时能过蜗轮、蜗杆〔 11 、13〕 带动链轮传动系统。链轮23转动时，销2 推动轮6 上的滑块4使储能轴7跟随转动并通过拐臂5和21拉伸合闸弹簧进行储能。到达储能位置时，框架上的限位杆3压下滑块4使储能轴与链轮传动系统脱开．储能保抖掣子9顶住滚轮8保持储能位置，同时储能轴上连板24带动储能指示牌25翻转显示“已储能”标记并切换辅助开关切断储能电机供电电源，此时断路器处于合闸准备状态。

DUDN1-12真空断路器合闸说明

在合闸操作中，不论用手按下“合闸”按钮或远方操作使合闸电磁铁动作，均可使储能保护轴19转动，使掣子9 松开滚轮8，合闸弹簧收缩同时通过拐臂5 、21使储能轴7 和轴上的凸轮22轮动，凸轮又驱动连杆机构（34 、36 、37、38,、39 ）带动绝缘拉杆33和动触头进入合闸位置，并压缩触头弹簧32 ，保持触头所需接触压力。合闸操作完成后合闸保持掣子38与半轴41 保持合闸位置，同时储能指示牌、储能辅助开关复位电机供电回路接通。若外接电源接通则再次进入储能状态，连板44 拉动合/分指示牌，显示出“合”标记，传动连杆拉动主辅助开关切换。

DUDN1-12真空断路器分闸说明

既可按“分闸”按钮也可靠接通外部电源使分闸脱扣电磁铁或过流脱扣电磁铁动作使合闸保持掣子38与半轴41 解扣而实现分闸操作。由触头弹簧和分闸弹簧35 储存的能量使灭弧室28 动静触头分离，在分闸过程后段。由液压缓冲器吸收分闸过程余能量并限定分闸位置，由连杆44拉动合／分指示牌显示出“分”标记，同时拉动计数器实现计数器计数，由传动连杆拉动主辅助开关切换。
