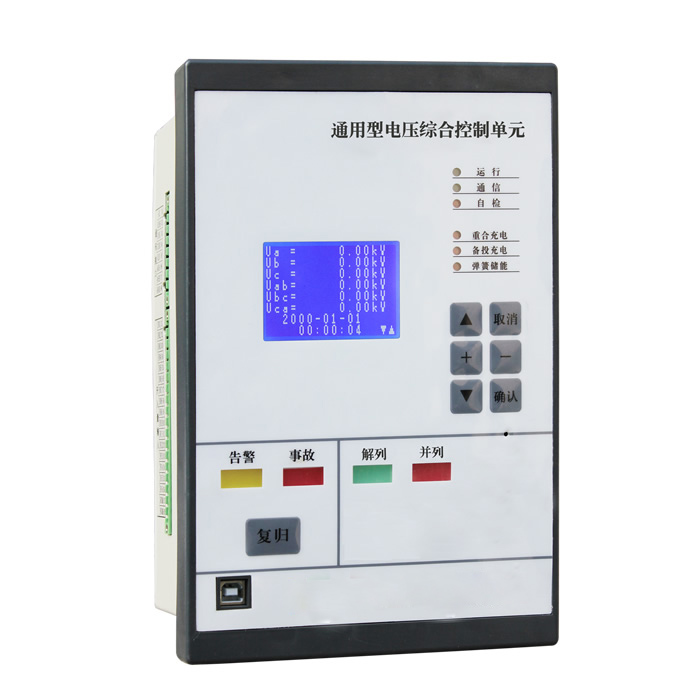

产品概述

DUT4501通用型电压综合测控装置结合国内综合自动化系统的实际特点，开发研制的针对PT单元的集保护、监视、控制、通信等多种功能于一体的电力自动化高新技术产品，是构成智能化开关柜的理想电器单元。多种功能的高度集成，灵活的配置，友好的人机界面，可作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的各类PT柜的电压监视、PT并列、PT消谐、频率电压保护。

可实现的保护和功能

•35KV两路PT单元的电压监测、PT控制及并列、PT消谐、电压频率保护

•35KV一路PT单元的电压监测、PT控制、PT消谐、电压频率保护

•10（6）KV两路PT单元的电压监测、PT控制及并列、PT消谐、电压频率保护

•10（6）KV一路PT单元的电压监测、PT控制、PT消谐、电压频率保护

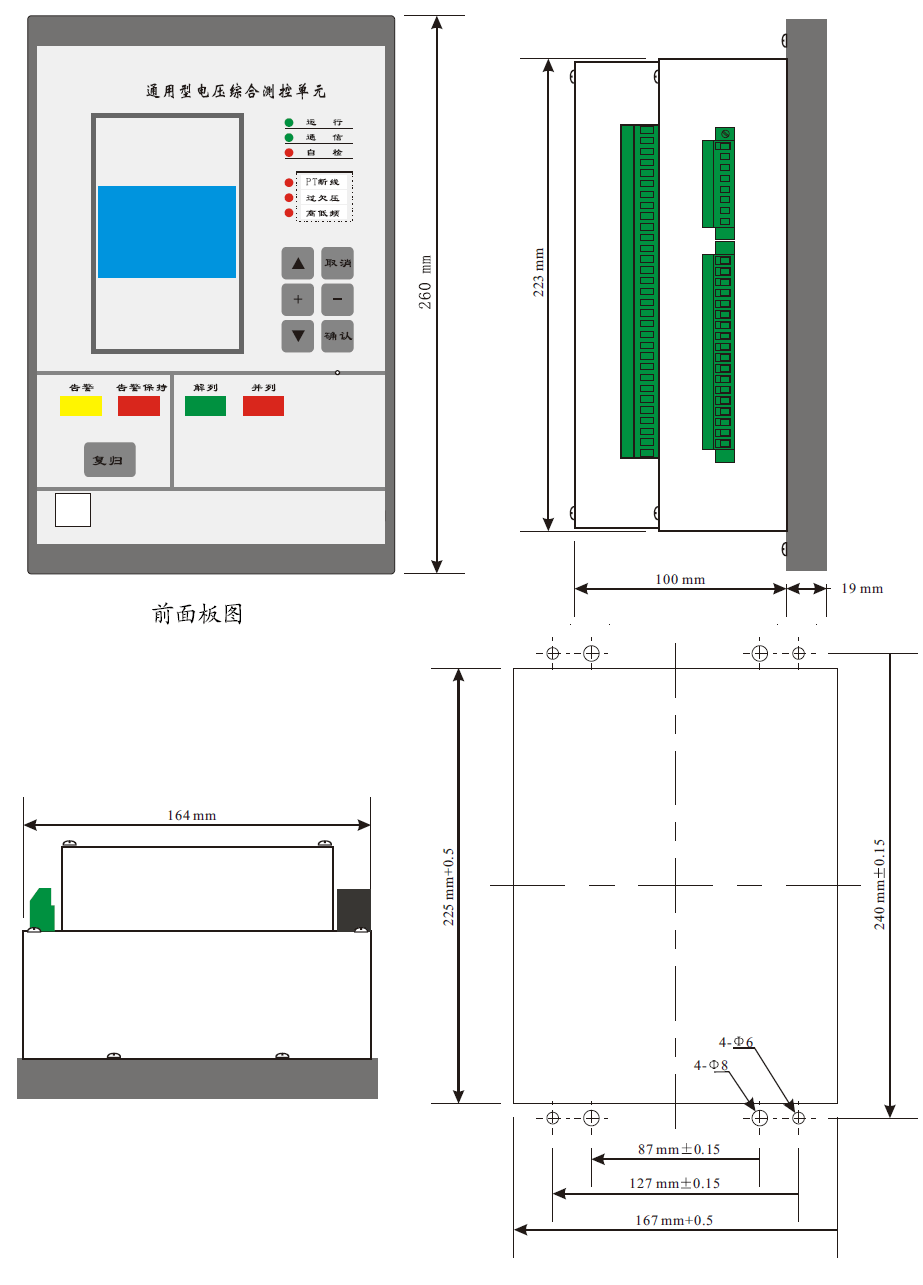

外形及开孔尺寸图

保护功能配置

电压综合测控装置主要特点

•集保护、测量、监视、控制、人机接口、通信等多种功能于一体，专门针对开关柜进行"单元化"设计，一台装置即可完成开关柜内所有的自动化功能，简化了开关柜二次设计和施工，代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。

•采用32位数字信号处理器（DSP），具有先进内核结构、高速运算能力和实时信号处理等优良特性，过去由于CPU性能等因素而无法实现的保护算法可轻松实现。

•支持常规的RS485总线及DeviceNet（CAN）现场总线通信，CAN总线具有出错帧自动重发和故障节点自动脱离等纠错机制，保证信息传输的实时性和可靠性。最高速率1Mbps，最长距离10km，一条总线最多允许挂接110个设备。

•全封闭金属机箱，超薄型设计，机箱净深仅100mm，可适用安装于任何柜型，特别是环网柜。机箱防水，防尘，并具有很强的抗静电、抗电磁干扰和抗机械振动能力；既可分布式就地安装在开关柜上，也可集中组屏安装；装置结构合理，便于安装、配线和调试。

•表面贴工艺，重要器件（如电源模块、互感器、继电器、液晶显示屏、接线端子等）均采用国内外知名企业的成熟产品，平均无故障时间达100,000小时。

•完善的自检能力，发现装置异常能自动告警；具有自保护能力，有效防止接线错误或非正常运行引起的装置永久性损坏；免维护设计，无需在现场调整采样精度，测量精度不会因为环境改变和长期运行引起误差增大。

•国际通用输入电源模块，兼容85～264V交流或直流工作电源，更在电源跌落和电压突变方面有出色表现。
