型号及其含义
主要功能
测量并以数字直读方式显示出电气线路中的电压电流值，具备互感器倍率编程设定及上下限越限报警输出功能，且报警延迟时间可设。
规格选型说明
| 技术指标 | 产品型号 | 外形尺寸代号(□内填数字) | |||||
| 2 | 3 | 5 | 7 | 8 | 9 | ||
| 交流电流表 | DURL184I-□X1 | √ | √ | √ | √ | √ | √ |
| 交流电流表带报警 | DURL184I-□K1 | √ | √ | √ | √ | √ | √ |
| 直流电流表 | DURL185I-□X1 | √ | √ | √ | √ | √ | √ |
| 直流电流表带报警 | DURL185I-□K1 | √ | √ | √ | √ | √ | √ |
外形及安装开孔尺寸
技术参数
| 技术指标 | 参数 |
| 测量范围 | 交流电流表AC：0.05 ～ 6A，大于6A需外接互感器 |
| 直流电流表DC：0.05 ～ 6A，大于6A需外接分流器 | |
| 准确度 | ±(0.5%量程+1字) |
| 测量显示方式 | 均方根值测量，四位LED数码管有效值显示 |
| 分辨力 | 末位数1个字 |
| 辅助电源 | AC220V±10％ |
| 报警触点容量 | AC250V/1A |
端子排列及接线标识说明
POWER：仪表辅助电源输入端口，辅助电源为AC220V±10％(为其它值时需另行声明)
INPUT：仪表信号输入端口，其中HI 表示为直流输入信号的"+"端、交流电压输入信号两根线中的火线、交流电流输入信号的进线端。LO 表示为直流输入信号的"-"端、交流电压输入信号两根线中的零线、交流电流输入信号的出线端。
OUT：仪表的报警触点输出端口。

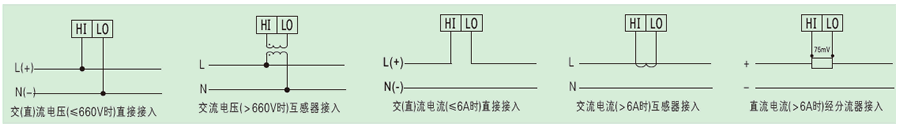

典型接线图
