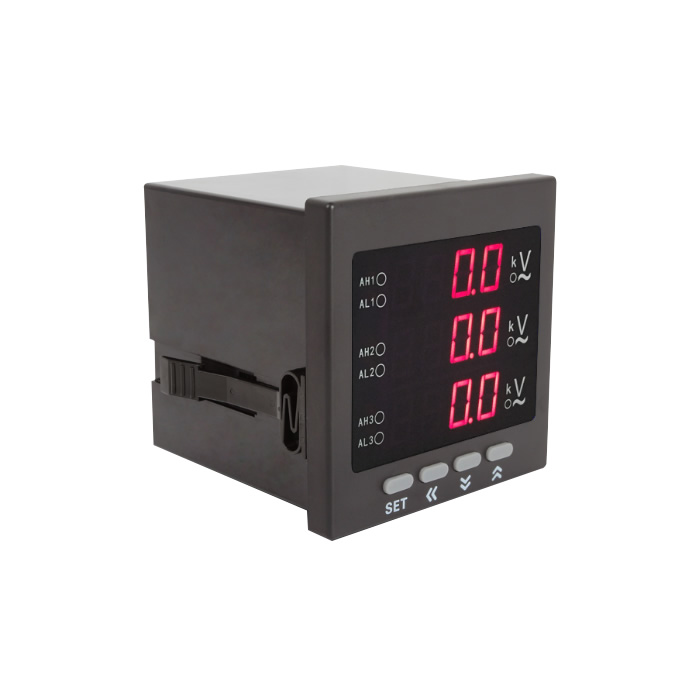

产品概述
用于线路中的三相电压同时进行实时测量，并以数字直读方式显示。用一只本仪表即可完成三只普通电压表才能完成的A相相电压、B相相电压、C相相电压或AB相线电压、BC相线电压、AC相线电压的测量任务。
型号及其含义
主要功能
用于线路中的三相电压同时进行实时测量，并以数字直读方式显示。用一只本仪表即可完成三只普通电压表才能 完成的A相相电压、B相相电压、C相相电压或AB相线电压、BC相线电压、AC相线电压的测量任务。在提供实时测量与指示功能的同时，仪表还可通 过安装不同的功能模块使其支持模拟量变送、上下限报警、RS485通讯功能。通过仪表面板上的可编程键盘可对仪表的互感器倍率、上下限报警值、报警 回差、仪表通讯地址、通讯波特率、变送输出规格、对应的变送输出范围等参数进行编程设置。
规格选型说明
| 产品名称 | 产品型号 | 外形尺寸代号(□内填数字) | ||||
| 2 | 3 | 7 | 8 | 9 | ||
| 三相电压组合表 | DURL394Z-□X4-3U | √ | √ | √ | √ | √ |
| 三相电压组合表带报警 | DURL394Z-□K4-3U | √ | √ | √ | √ | √ |
| 三相电压组合表带通讯 | DURL394Z-□T4-3U | √ | √ | √ | √ | √ |
| 三相电压组合表带变送 | DURL394Z-□B4-3U | √ | √ | √ | √ | √ |
外形及安装开孔尺寸
技术参数
| 技术指标 | 参数 |
| 电压测量范围 | 3×AC 0～6 电 00V（直接测量）； 3×AC 0～380kV（外附装置） |
| 输入频率范围 | 45~65Hz |
| 测量准确度 | ±0.5%量程+1 |
| 电流显示分辨力 | 最高为0.001A，小数点自动移位，A/kA单位自动切换 |
| 辅助电源(POWER) | AC/DC 85～264V |
| 报警输出 | 可对每路报警的上限和下限分别进行定义，独立指 示灯显示报警状态，但输出端口共用一路，报警触点容量为AC250V/1A。 |
| 变送输出 | 一路变送，任选一路被测电量对应变送输出，可自由设置为0～20mA或4～20mA，准确度±0.5%FS，与信号输入及辅助电源端口之间电气隔离，变送输出负载电阻≤200Ω。 |
| 通讯接口 | RS485串行通讯，采用MODBUS_RTU通讯规约。 |
